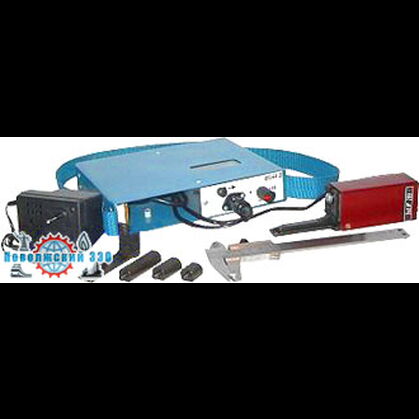

Измеритель нажатия ИН-641Д универсальный
Предназначен
для измерения величины F - усилия контактного нажатия в узлах электрических аппаратов - в каждой отдельной паре ламелей высоковольтных электрических ножевых разъединителей (выключатели, рубильники, предохранители, коммутационные аппараты, контакторы), усилия нажатия (или сжатия) пружин, а также для измерения других усилий.
Измеритель - универсален, т.к. охватывает функции всех одноразмерных (точно настроенных на один контролируемый размер) исполнений измерителей нажатия серии ИН-641 от 04 до 11(11А), т.е. кроме трех первых "щеточно-коллекторных" исполнений.
ИН-641Д заменяет практически 11-12 исполнений за счет применяемых 4х сменных калиброванных насадок и двух сменных базовых (верхних) уголков тензодатчика, выставляемых на конкретный контролируемый размер Н с помощью штангенциркуля.
Принцип действия, измерительный блок, тензометрический датчик и питание ИН-641Д - по аналогии с измерителем нажатия ИН-641Г.
| Диапазон измерения усилий F, кГс | 1-65 (70) |
| Точность измерения, % | 1 |
| Дискретность измерения, кГс | 0,1 |
| Напряжение питания, В | |
| однофазной сети 50 Гц | ~220 |
| автономного (встроенные аккумуляторы) с подзарядкой | 5 |
| Размер щупа тензодатчика, мм | |
| Н (толщина) | 6-110 |
| S (ширина) по заказу | 16, 24 или 30 |
| L (длина) | 60 (65) |
| Масса, кг (не более) | 1,8 |
