Измерители нажатия ИН-641В и ИН-641Г
Предназначены
для измерения величины контактного нажатия в узлах электрических аппаратов и мощных электрических машин:
● в каждой отдельной паре ламелей высоковольтных электрических ножевых разъединителей (выключатели, рубильники, предохранители, коммутационные аппараты, контакторы...);
● нажатия каждой щетки на коллектор в электрических машинах (электродвигатели, генераторы...);
● нажатия (или сжатия) пружин, а также для измерения других усилий.

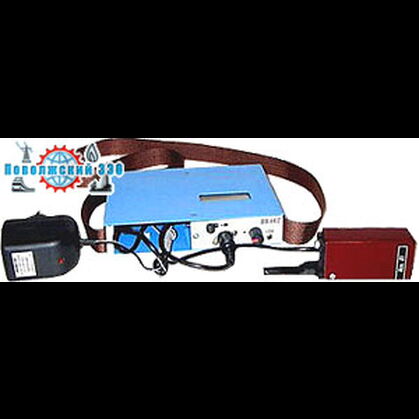

Конструктивно измеритель состоит из двух устройств - тензометрического датчика со встроенным измерительным щупом и блока индикации. Щуп тензодатчика вставляется между ламелями коммутационного аппарата (между щеткой и коллектором:), а на индикаторе блока индикации высвечивается значение измеряемой величины нажатия (прижатия). С помощью этих измерителей усилия контактных нажатий замеряются быстрее, удобнее (практичнее) и точнее, чем обычным динамометром.
| Исполнение № | Размеры измерительного щупа, мм | Диапазон измерения F - усилий нажатия, кГс | ||
|---|---|---|---|---|
| H - толщина | ширина | L - длина | ||
| 01 | 2 | 16 | 50 | 0,05 - 7,5 |
| 02 | 3 | 16 | 50 | 0,15 - 10 |
| 03 | 4, 5, 6 (регул.) | 16 | 50 | 0,3 - 15 |
| 04 | 6 | 16 | 60 | 0,4 - 40 |
| 05 | 8, 10, 12 (регул.) | 16 | 60 | 0,5 - 40 |
| 06 | 10 | 24 | 60 | 0,6 - 40 |
| 07 | 12, 14, 16 (регул.) | 24 | 60 | 0,7 - 40 |
| 08 (08а) | 20 (20, 48, 58) | 24 | 60 | 0,8 - 50 |
| 09 | 30 | 24 | 60 | 0,9 - 60 |
| 10 (10а) | 40 (40, 110) | 24 | 60 | 1,0 - 60 |
| 11 (11а) | 85 (85, 110) | 30 | 60 | 1,0 - 60 |
| 12, 13... | далее по Заказам (без доплаты, но при Н = от 2,0 до 110 мм и F до 60 кГс | |||
Н - соответствует толщине ножа проверяемого коммутационного аппарата или зазору между щеткодержателем (щеткой) и коллектором электромашины
Точность измерения усилий, % ±1 Дискретность измерения, кГс: для исполнений № 01 и 02 0,01 для исполнений № 03 и выше 0,1 Напряжение питания, В ИН-641В - автономное (4 элемента типа А-316, size AA, LR6) 5 ИН-641Г - сеть ~220В, 50 Гц и автономное (встроенные аккумуляторы) с подзарядкой 5 Габаритные размеры, мм блока индикации 184×170×36 тензометрического датчика 150×42×33 Масса, кг, не более 1,4
