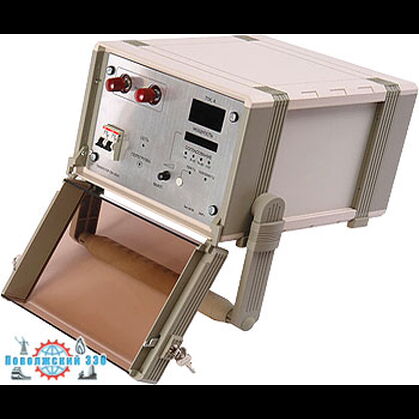

Генератор звуковой частоты ГЗЧ-2500
Предназначен
поиска мест повреждения кабельных линий
Условия эксплуатации:
диапазон температур окружающего воздуха - от минус 20 до + 40 °С;
относительная влажность воздуха при температуре 25 °С - до 80 %;
атмосферное давление 650 - 800 мм рт.ст.;
на месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).
Устройство и принцип работы
Входное сетевое напряжение 220В 50Гц через автоматы и тиристорный регулятор подается на силовой выпрямитель, емкостной фильтр и далее на транзисторный инвертор, нагрузкой которого служит выходной трансформатор.
В генераторе предусмотрен режим модуляции звукового сигнала, защита от перегрузки по току, плавная и ступенчатая регулировка выходного напряжения.
Особенностью генератора является способ низкочастотной модуляции выходного сигнала. Модуляция осуществляется импульсами прямоугольной формы частотой 1,5 - 3 Гц таким образом, что в течении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течении второго полупериода - с частотой 2048 Гц. Преимущество этого способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике. В режиме непрерывной генерации генерируется сигнал с частотой 1024 Гц.
Конструктивно генератор выполнен в корпусе типа "НАДЕЛ"
На передней панели изделия находятся:
● индикатор выходного тока (вся шкала 100 А);
● кнопка "10 А", при нажатии на которую вся шкала индикатора становится 10 А;
● ручка плавной регулировки выходного напряжения "ВКЛ УРОВЕНЬ", совмещенная с выключателем;
● ручка ступенчатой регулировки выходного напряжения;
● светодиод "ПЕРЕГРУЗКА";
● автоматы включения сети с индикатором "СЕТЬ";
● тумблер "МОДУЛЯЦИЯ", включающий режим прерывистой генерации;
● клеммы "ВЫХОД".
| Выходная мощность в согласованном режиме, Вт, не менее | 2500 |
| Максимальное выходное напряжение холостого хода, В | 300 |
| Максимальный выходной ток, А | 50 |
| Частота генерации, Гц | 1024 / 2048 |
| Частота модуляции, Гц | 1,5 - 3 |
| Количество ступеней согласования с нагрузкой, шт. | 12 |
| Диапазон сопротивления нагрузки, Ом | 0,5 - 150 |
| Напряжение питающей сети однофазного переменного тока частотой 50 ± 2 Гц, В | 220 ± 22 |
| Потребляемая мощность, не более | 3000 |
| Габаритные размеры, мм, не более | 320 × 360 × 200 |
| Масса, кг, не более | 15 |
Комплектация
1. Генератор ГЗЧ-2500 - 1
2. Провод соединительный с нагрузкой длиной 2м - 2
3. Генератор звуковой частоты ГЗЧ-2500 - 1
Гарантийные обязательства
Изготовитель гарантирует соответствие требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Гарантийный срок эксплуатации ГЗЧ-2500 - 12 месяцев со дня отгрузки потребителю.
