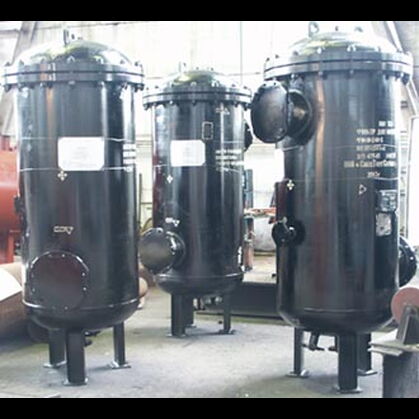

Фильтр мазута ФМ
Фильтры мазута предназначены для грубой и тонкой очистки высоковязких мазутов от твердых остатков нефтяных фракций и механических примесей.

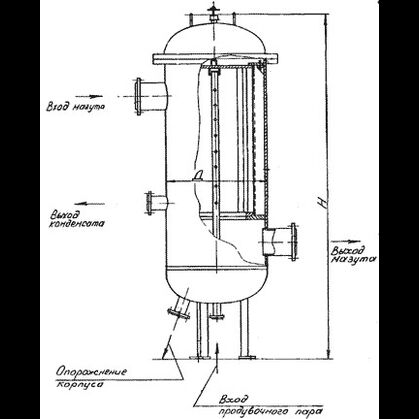

Очистка мазута производится с помощью сетки из нержавеющей стали, установленной на специальном каркасе внутри вертикального корпуса. Чистка фильтрующего элемента производится периодически на остановленном фильтре паром и задержанные фракции удаляются через специальный патрубок без разборки фильтра. Фильтры мазута не подлежат ведению органов Госгортехнадзора.
| Обозначение | Производительность, т/ч | Давление мазута, МПа | Диаметр, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| ФМ 25-30-40(5) | 30 | 2,5 | 325 | 1330 | 220 |
| ФМ 40-30-40(5) | 30 | 4,0 | 325 | 1330 | 256 |
| ФМ 10-60-40(5) | 60 | 1,0 | 426 | 1670 | 248 |
| ФМ 10-120-40(5) | 120 | 1,0 | 630 | 1980 | 447 |
| ФМ 10-240-40(5) | 60 | 1,0 | 820 | 2360 | 800 |
ОбозначениеВход мазута, ммВыход мазута, ммВход продувочного пара, ммВыход конденсата, ммСлив мазута, ммФМ 25-30-40(5)100100255025ФМ 40-30-40(5)100100255025ФМ 10-60-40(5)150150255050ФМ 10-120-40(5)200200255050ФМ 10-240-40(5)250250255050
