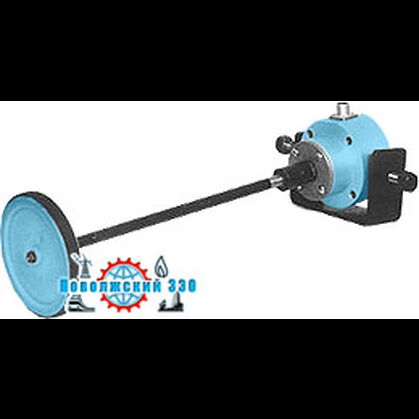

Фотоэлектрические датчики ФД-641
Предназначены
для точного замера длины ткани (любого полотна, материи) при работе в составе систем управления (счетчиков метража) ЛЕН-641, БОС-641, БОС-642 и т. д. - с контрольно-мерильными, браковочными и другими специальными машинами текстильной промышленности, в составе машин и механизмов с устройствами управления для генерации электрических импульсов кратных числу оборотов и углу поворота.
Многие предприятия применяют эти датчики для замера погонных метров ткани без каких-либо специальных машин, встраивая на ось датчика "бегунок" - колесо, периметр которого кратен числу импульсов выдаваемых датчиком за один его оборот, например, для ФД-641 Ф колеса = (36 : p) см. /В фотодатчик, выполненный в едином корпусе, встроена плата оптопар и усилителей. На вращающемся валу размещен диск с рисками или прорезями. Датчик аттестован как изделие точной механики с исполнением IP - 54 по ГОСТ/.
| Число выходов (открытый коллектор) | 2 |
| Выход прямого вращения | 1 |
| Выход обратного вращения | 1 |
| Ток выходов, мА (не более) | 100 |
| Напряжение питания, В | 3 - 15 |
| Потребляемая мощность (без выходных ключей), Вт (не более) | 1,5 |
| Число импульсов за один оборот (исп. 01, 02) | 36, 72 |
| Диаметр выходного вала, мм | 12, 16 |
| Габаритные размеры, мм | 96 × 108 × 115 |
| Масса блока, кг (не более) | 1 |
ФД-641 обеспечивают дискретность (точность) 10, 5 мм
