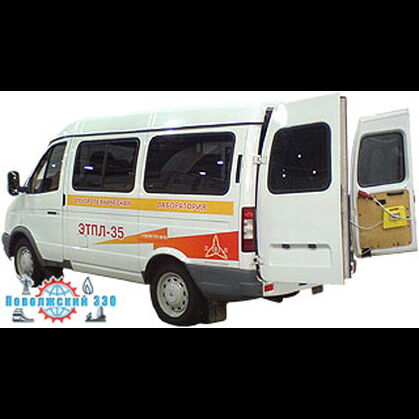

Электротехническая лаборатория передвижная поверочная ЭТПЛ-35/110
Предназначена
для поверки, калибровки, метрологической аттестации трансформаторов напряжения (далее ТН) по ДСТУ ГОСТ 1983-2003 в местах их эксплуатации.
Передвижная электротехническая лаборатория ЭТПЛ-35/110 монтируется в фургоне автомобиля.
Конструкция ЭТПЛ-35/110 отвечает требованиям безопасности "Правилам техники безопасности при эксплуатации электроустановок потребителей" и ПБ10-611-03; ПБ10-382-00; СанНиП.
| Напряжение питающей четырехпроводной сети трехвазного переменного тока при поверке трехфазных ТН 6...10 кВ, В | 380 ± 38 |
| Напряжение питающей двухпроводной сети однофазного переменного тока при поверке однофазных ТН 35...110 кВ, В | 220 ± 22 |
| Частота питающей сети, Гц | 50 ± 2 |
| Максимальный ток питания ЭТПЛ-110 при поверке ТН, А, не более | 9 |
| Класс точности поверяемых ТН, не более | 0,5 |
| Коэффициенты нелинейных искажений воспроизведения синусоидального напряжения источниками напряжения, % | 5 |
| Время установления рабочего режима, мин, не более | 15 |
| Время, требуемое на одно измерение, мин, не более | 5 |
| Время перерыва между измерениями, мин, не более | 5 |
| Максимальное расстояние от поверяемых ТН до компаратора СА507 м, не более | 25 |
| Суммарное сопротивление проводов и переходных контактов, соединяющих вторичную обмотку образцовых ТН с компаратором СА507, при температуре окружающего воздуха 20 ± 2 °С, Ом, не более | 0,1 |
| Суммарное сопротивление проводов и переходных контактов, соединяющих вторичную обмотку поверяемого ТН с магазинами проводимостей при температуре окружающего воздуха 20 ± 2 °С, Ом, не более | 0,35 |
| Обслуживающий персонал, операторов, не менее | 2 |
| Срок службы лаборатории, лет, не менее | 10 |
| Масса оборудования, кг, не более | - |
Условия эксплуатации
● в полевых условияx
● температура окружающей среды от -20 до +40 °С
● относительная влажность, %, не более 80 при температуре +25 °С
● атмосферное давление, кПа (мм.рт.ст.) 84,0 - 106,7 (630 - 800)
Запрещается эксплуатация ЭТПЛ-35/110 во взрывоопасных средах!
| Компаратор СА507 | 1 |
| Блок управления ИН-110 | 1 |
| Цифровой вольтметр MULTIS L72 | 2 |
| Регулятор напряжения однофазный РНО (Iном = 30 А) | 1 |
| Регулятор напряжения трехфазный РНТ-5,25 (Iном = 8 А) | 1 |
| Трансформатор напряжения НОМ(э)-35/110 (рабочий эталон) | 1 |
| Трансформатор напряжения НОМ(э)-6/10 (рабочий эталон) | 1 |
| Магазин проводимостей Р5054/1 (Uном = 100/Ö3 В) | 2 |
| Магазин проводимостей МР3025 (Uном = 100 В) | 3 |
| Магазин проводимостей МН-1200/100 (Uном = 100 В и Uном = 100/Ö3 В) | 1 |
| Источник напряжения ИОМ-35/110 | 1 |
| Источник трехфазного напряжения НТМИ-10 | 1 |
| Высоковольтный переключатель | 1 |
| Комплект кабелей питания, проводников заземления и соединительных проводников | 1 |
| Тележка с разборным столом | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт на ЭТПЛ-35/110 | 1 |
| Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
| Разрешение Департамента НИИ "Автотранс" на переоборудование автомобиля в ЭТПЛ (в случае предоставления автомобиля Заказчиком) | 1 |
| Сертификат происхождения товара СТ-1 (при экспортной поставке) | 1 |
| Сертификат качества производителя | 1 |
Гарантийные обязательства
Изготовитель гарантирует соответствие лаборатории ЭТПЛ-35/110 требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Срок действия гарантии на лабораторию ЭТПЛ-35/110 - 12 месяцев со дня отгрузки потребителю
