Электротехническая лаборатория испытания воздушных выключателей ЭТЛ-ВВ
Предназначена
● для полюсной диагностики воздушных выключателей (далее ВВ) при их наладке в местах их эксплуатации;
● для управления полюсом ВВ, как в простых, так и в сложных циклах его работы;
● для определения временных характеристик роботы полюса ВВ в простых и в сложных циклах его работы;
● для измерения переходных сопротивлений, как отдельных контактов, так и всего токоведущего полюса ВВ;
● для выявления поврежденных контактов и узлов ВВ.

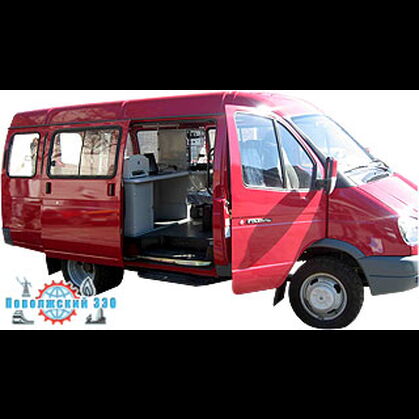

Передвижная электротехническая лаборатория ЭТЛ-ВВ монтируется в фургоне автомобиля.
Конструкция ЭТЛ-ВВ отвечает требованиям безопасности "Правилам техники безопасности при эксплуатации электроустановок потребителей" и ПБ10-611-03; ПБ10-382-00; СанНиП.
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
| Частота питающей сети, Гц | 50 ± 2 |
| Потребляемый ток, А, не более | 40 |
| Наибольший выпрямленный ток на выходе источника тока, А | 100 |
| Наибольшее выпрямленное напряжение на выходе источника напряжения, В, не более | 240 |
| Обслуживающий персонал, операторов, не менее | 2 |
| Срок службы лаборатории, лет, не менее | 10 |
| Масса оборудования, кг, не более | - |
Условия эксплуатации
● в полевых условияx
● температура окружающей среды от -20 до +40 °С
● относительная влажность, %, не более 80 при температуре +25 °С
● атмосферное давление, кПа (мм.рт.ст.) 84,0 - 106,7 (630 - 800)
Запрещается эксплуатация ЭТЛ-ВВ во взрывоопасных средах!
| Устройство диагностики ВВ УДВВ-1 "Регина" | 1 |
| Ноутбук с программным обеспечением УДВВ-1 "Регина" | 1 |
| Клеммная панель УДВВ-1 "Регина" | 2 |
| Сетевая панель | 1 |
| Блок управления ЭТЛ-ВВ | 1 |
| Однофазный регулятор напряжения РНО-60 (Iном = 60 А) | 1 |
| Источник выпрямленного тока | 1 |
| Выносной клеммный блок | 1 |
| Цифровой мультиметр APPA 82R | 1 |
| Комплект кабелей питания, проводников заземления и соединительных проводников | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт на ЭТЛ-ВВ | 1 |
| Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
| Разрешение Департамента НИИ "Автотранс" на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком) | 1 |
| Сертификат происхождения товара СТ-1 (при экспортной поставке) | 1 |
| Сертификат качества производителя | 1 |
Гарантийные обязательства
Изготовитель гарантирует соответствие лаборатории ЭТЛ-ВВ требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Срок действия гарантии на лабораторию ЭТЛ-ВВ - 12 месяцев со дня отгрузки потребителю
