Передвижная комплексная электролаборатория ЭТЛ-35К
Предназначена
● для высоковольтныx испытаний объектов переменным напряжением до 100 кВ;
● для высоковольтныx испытаний объектов постоянным напряжением до 60 кВ;
● для прожиг дефектной изоляции кабелей с последующим дожигом ее;
● для определения расстояния до места повреждения с помощью рефлектометра РИФ-7;
● для поиска повреждений кабелей с помощью генератора ГЗЧ-2500 с приемником П-900 индукционным методом;
● для поиска повреждений кабелей с помощью генератора акустики ГАУВ-7 и приемника П-900 акустическим методом;
● измерения параметров силовых трансформаторов с помощью блока низковольтных измерений БНИ;
● определения емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10 кВ.

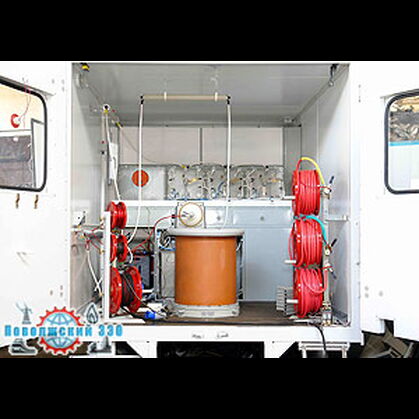

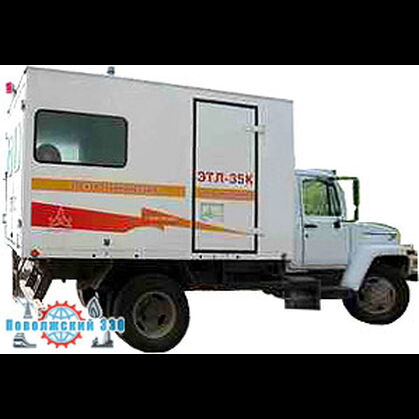

Передвижная комплексная электролаборатория ЭТЛ-35К монтируется в фургоне автомобиля.
Конструкция ЭТЛ-35К отвечает требованиям безопасности "Правилам техники безопасности при эксплуатации электроустановок потребителей" и ПБ10-611-03; ПБ10-382-00; СанНиП.
| Напряжение питающей сети однофазного переменного тока частотой 50±2 Гц, В | 220±22 |
| Потребляемый ток, не более, А | 80 |
| Масса оборудования, кг, не более | 700 |
| Обслуживающий персонал, операторов, не менее | 2 |
| Срок службы лаборатории, лет, не менее | 10 |
Блок высоковольтных испытаний БВИ на базе трансформатора ИОМ-100/17,5 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением до 60 кВ в составе встроенного оборудования, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 100 кВ (действующее значение).
| Наибольшее выпрямленное напряжение в продолжительном режиме, кВ | 60 |
| Наибольший рабочий ток при выпрямленном напряжении, мА | 150 |
| Наибольшее переменное напряжение (действующее значение), кВ | 100 |
| Наибольший рабочий ток при переменном напряжении (действующее значение), мА | 150 |
| Номинальная выходная мощность, кВА | 17,5 |
Блок прожига БПР-25/8 предназначен для прожига и дожига постоянным током дефектной изоляции кабелей.
| Максимальное выходное напряжение в режиме холостого хода, кВ | 20 |
| Минимальное выходное напряжение в режиме холостого хода, кВ | 1 |
| Количество ступеней прожига | 6 |
| Максимальный ток блока прожига в режиме короткого замыкания, А, не менее | 6 |
| Максимальное напряжение дожига в режиме холостого хода, В | 500 |
| Максимальный ток дожига в режиме короткого замыкания, А, не менее | 12 |
| Потребляемая мощность блока прожига, кВА, не более | 11 |
| Габаритные размеры, мм, не более | 430 × 620 × 500 |
| Масса, кг, не более | 90 |
Генератор акустики ГАУВ-7 представляет собой емкостной накопитель с импульсным разрядом и предназначен для отыскания мест повреждения кабельных линий с переходным сопротивлением R>=500 Ом акустическим методом совместно с приемником П-900 и акустическим датчиком.
Генератор состоит из блока управления и высоковольтного блока.
| Емкость накопителя, мкФ | 4 × 15 |
| Максимальное выходное напряжение по ступеням: | |
| ● первая ступень, кВ | 8 |
| ● вторая ступень, кВ | 16 |
| ● третья ступень, кВ | 32 |
| Максимальная энергия импульса разряда на любой ступени, Дж | 1000 |
| Режим работы: | |
| ручной | - |
| автоматический, с интервалом следования импульсов разряда, с | 0,5; 1; 2; 3; 5 |
| Габаритные размеры, мм, не более | 440 × 580 × 550 |
| Масса, кг, не более | 50 |
Измеритель диэлектрических потерь ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехических объектов при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых мостом переменного тока СА-7100/2
| Максимальное переменное напряжение, действующее значение, кВ | 10 |
| Приведенная погрешность измерение переменного напряжения, %, не более | 3 |
| Габаритные размеры, мм, не более | 220 × 300 × 350 |
| Масса, кг, не более | 5 |
Измеритель постоянного тока высокопотенциального ИТВЦ-20 предназначен для измерения постоянного тока отрицательной полярности в цепях с потенциалом до 60 кВ относительно земли.
| Диапазон измерения, мА | 0,1...20 |
| Предельная относительная погрешность измерения в указанном диапазоне, % | 3 |
| Наибольшая кратность перегрузки микроамперметра | 3,5 |
| Наибольший допустимый потенциал корпуса относительно земли, кВ | 60 |
| Падение напряжения между клеммами прибора, В | 2 |
| Габаритные размеры, мм, не более | 165 × 100 |
| Масса, кг, не более | 1 |
Условия эксплуатации
● в полевых условияx
● температура окружающей среды от -20 до +40 °С
● относительная влажность, %, не более 80 при температуре +25 °С
● атмосферное давление, кПа (мм.рт.ст.) 84,0 - 106,7 (630 - 800)
Запрещается эксплуатация ЭТЛ-35К во взрывоопасных средах!
| Стойка управления | 1 |
| Блок сетевой | 1 |
| Блок управления электролабораторией | 1 |
| Блок низковольтных измерений БНИ | 1 |
| Стабилизированный источник питания ТЭС-41 | 1 |
| Измеритель диэлектрических потерь ИДП-10 в следующем составе: | |
| ● Мост переменного тока СА-7100/2 | 1 |
| ● Трансформатор напряжения ОЛМ-0,22 /10 | 1 |
| ● Переключатель схемы измерений "прямая - перевернутая" | 1 |
| ● Короткозамыкатель КЗМК-10 | 1 |
| ● Блок управления | 1 |
| Регулятор напряжения однофазный TDGC2-80 с электроприводом | 1 |
| Блок высоковольтных испытаний БВИ в следующем составе: | |
| ● Трансформатор испытательный ИОМ-100/16 | 1 |
| ● Короткозамыкатель КЗМК-100 | 1 |
| ● Выпрямитель Д-140 | 1 |
| ● Делитель напряжения ДН-60 | 1 |
| ● Конденсатор ИК-0,05-100 с заземлителем КЗ-60 | 1 |
| Измеритель тока высокопотенциальный ИТВЦ-20 | 1 |
| Сирена СС-1 | 1 |
| Светильник сигнальный красный | 1 |
| Барабан с 4-х жильным сетевым кабелем для электропитания лаборатории (длина 30 м) | 1 |
| Барабан с проводом защитного заземления (длина 30 м) | 1 |
| Барабан с проводом рабочего заземления (длина 30 м) | 1 |
| Переходник сетевой 2-х проводный с зажимами "крокодил" и "струбцина" (длина 1 м) | 1 |
| Провод высоковольтный силиконовый FZLSi 1 мм для испытания переменным высоким напряжением (длина 30 м в бухте) | 1 |
| Кабель высоковольтный ПВВЭ-60-3,5 с разъемом для подключения к ИТВЦ-20 и испытания объектов высоким постоянным напряжением до 60 кВ (длина 30 м в бухте) | 1 |
| Кабель ПВС-4х2,5 для соединения БНИ с объектом испытаний (длина 30 м в бухте) | 1 |
| Изолятор проходной | 1 |
| Комплект ограждений и стоек для вывешивания высоковольтного провода: | |
| ● штырь изоляционный | 7 |
| ● основание-крестовина | 7 |
| ● шнур ограждения | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт на ЭТЛ-35К | 1 |
| Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
| Паспорт на измеритель постоянного тока высокопотенциальный ИТВЦ-20 | 1 |
| Техническое описание и инструкция по эксплуатации лабораторных стабилизированных выпрямителей ТЭС-41, ТЭС-42 | 1 |
| Разрешение Департамента НИИ "Автотранс" на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком) | 1 |
| Сертификат происхождения товара СТ-1 (при экспортной поставке) | 1 |
| Сертификат качества производителя | 1 |
Гарантийные обязательства
Изготовитель гарантирует соответствие лаборатории ЭТЛ-35К требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Срок действия гарантии на лабораторию ЭТЛ-35К - 12 месяцев со дня отгрузки потребителю
