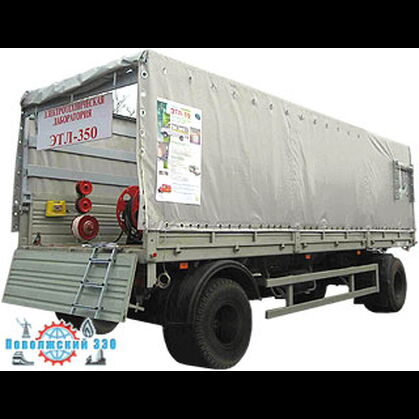

Электротехническая лаборатория передвижная 350 кВ ЭТЛ-350
Предназначена
● для испытания изоляции кабелей и других устройств и приспособлений напряжением переменного тока с частотой 50 Гц и действующим значением напряжением до 350 кВ;
● для определения емкости и тангенса угла диэлектрических потерь электротехнических объектов при испытательных напряжениях до 350 кВ по "прямой" схеме.
● для определения сопротивления, емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10 кВ по "прямой" и "перевернутой" схеме.
Передвижная электролаборатория ЭТЛ-350 монтируется на шасси прицепа "МАЗ"
Конструкция ЭТЛ-350 отвечает требованиям безопасности "Правилам техники безопасности при эксплуатации электроустановок потребителей" и ПБ10-611-03; ПБ10-382-00; СанНиП.
| Напряжение питающей сети трехфазного переменного тока, В | 380 ± 35 |
| Частота питающей сети, Гц | 50 ± 2 |
| Потребляемый ток, А, не более | 200 |
| Обслуживающий персонал, операторов, не менее | 2 |
| Срок службы лаборатории, лет, не менее | 10 |
| Масса оборудования, кг, не более | 1450 |
Блок высоковольтных испытаний БВИ на базе трансформатора ТИОГ-250 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 250 кВ (действующее значение)
| Наибольшее переменное напряжение (действующее значение), кВ | 350 |
| Наибольший рабочий ток при переменном напряжении (действующее значение), мА | 180 |
| Габаритные размеры, мм, не более | 920 × 3800 |
| Масса, кг, не более | 1250 |
Измеритель диэлектрических потерь ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехических объектов при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых мостом переменного тока СА-7100/2.
| Максимальное переменное напряжение (действующее значение), кВ | 10 |
| Приведенная погрешность измерения переменного напряжения, %, не более | 3 |
| Габаритные размеры, мм, не более | 220 × 300 × 350 |
| Масса, кг, не более | 5 |
Условия эксплуатации
● в полевых условияx
● температура окружающей среды от -20 до +40 °С
● относительная влажность, %, не более 80 при температуре +25 °С
● атмосферное давление, кПа (мм.рт.ст.) 84,0 - 106,7 (630 - 800)
Запрещается эксплуатация ЭТЛ-350 во взрывоопасных средах!
| Стойка основная | 1 |
| Пульт сетевой | 1 |
| Блок управления электролабораторией БУ-350 | 1 |
| Измеритель диэлектрических потерь ИДП-10 в следующем составе: | |
| ● Мост переменного тока СА-7100/2 | 1 |
| ● Трансформатор напряжения ОЛМ-0,22 /10 | 1 |
| ● Переключатель схемы измерений "прямая - перевернутая" | 1 |
| ● Короткозамыкатель КЗМК-10 | 1 |
| ● Блок управления | 1 |
| Регулятор напряжения РОТ-250 с электроприводом | 1 |
| Реактор Р-70 | 1 |
| Сирена СС-1 | 1 |
| Светильник сигнальный красный | 1 |
| Комплект барабанов и кабелей, в составе (длина по 30 м) | |
| ● провод рабочего заземления (сечение 6 мм²); | 1 |
| ● провод защитного заземления (сечение 10 мм²); | 1 |
| ● сетевой кабель (сечение 4 × 4 мм²); | 1 |
| ● сетевой кабель (сечение 2 × 16 мм²); | 1 |
| Провод высоковольтный ПВВ-1 для испытания переменным напряжением и ВН при измерениях tg (длина 30 м) | 1 |
| Комплект ограждений и стоек для вывешивания высоковольтного провода: | |
| ● штырь изоляционный | 7 |
| ● основание-крестовина | 7 |
| ● шнур ограждения (длина 20 м) | 1 |
| Кабель высоковольтный в металлорукаве (длина 30 м) | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт на ЭТЛ-350 | 1 |
| Руководство по эксплуатации ТИОГ-350 | 1 |
| Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
| Разрешение Департамента НИИ "Автотранс" на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком) | 1 |
| Сертификат происхождения товара СТ-1 (при экспортной поставке) | 1 |
| Сертификат качества производителя | 1 |
|
Гарантийные обязательства Изготовитель гарантирует соответствие лаборатории ЭТЛ-350 требованиям действующей технической документации и нормам ПУЭ и ПТБ. Срок действия гарантии на лабораторию ЭТЛ-350 - 12 месяцев со дня отгрузки потребителю |
