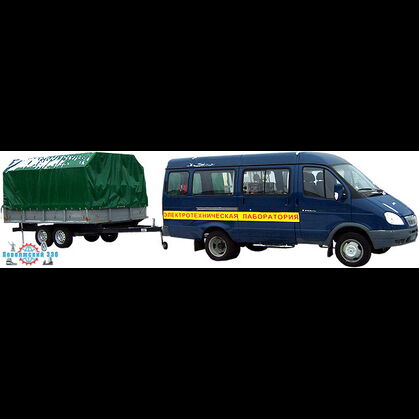

Электротехническая лаборатория передвижная ЭТЛ-200
Предназначена
● для испытания изоляции кабелей и других устройств и приспособлений выпрямленным до 200 кВ и переменным (50 гц) до 200 кВ высоким напряжением;
● для определения емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10 кВ по "прямой и перевернутой" схемах;
● для определения емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 200 кВ по "прямой и перевернутой" схемах.
| Напряжение питающей сети трехфазного переменного тока, В | 380 ± 10 % |
| Потребляемый ток, не более, А | 180 |
| Источник высокого испытательного напряжения (переменное и выпрямленное напряжение) | трансформатор ИОГ-260-1 |
| Измерение высокого постоянного напряжения, на пределe | 70 кВ и 200 кВ |
| Измерение высокого переменного напряжения, на пределе | 50 кВ и 200 кВ |
| Приведенная относительная погрешность измерения высокого напряжения, не более | 3 % |
| Масса оборудования в автомобиле, кг, не более | 300 |
| Масса оборудования на прицепе, кг, не более | 900 |
| Напряжение питающей сети трехфазного переменного тока 50 ± 1 Гц, В | 380 ± 10 % |
| Потребляемый ток, не более, А | 180 |
| Номинальная выходная мощность, кВА | 16 |
| Максимальная (1 мин.) выходная мощность, кВА | 70 |
| Наибольшее переменное напряжение, действующее значение, кВ | 200 |
| Наибольшее выпрямленное напряжение, действующее значение, кВ | 200 |
| Наибольший длительный выходной ток, действующее значение, мА | 80 |
| Габаритные размеры, мм | 2850 × 880 × 1545 |
| Масса, кг, не более | 700 |
| Блок испытаний БВИ-200 Переменное напряжение 50 Гц - 200 кВ, выпрямленное напряжение - 200 кВ., мощность 70 кВА Комплектность: ● трансформатор элегазовый ИОГ-260 (мощность - 70 кВА, первичное напряжение 0-380 В, выходное напряжение 0-260 кВ, встроенный конденсатор для измерения выходного напряжения); ● выпрямитель 200 кВ; ● делитель напряжения 200 кВ; ● резистор разрядный ; ● электромеханический заземлитель КЗ-200; ● комплект изолирующих стоек с подставками для сборки схемы испытания выпрямл. напряжением 200 кВ и вывешивания высоковольтного провода; ● балластный резистор 160 А для ограничения сетевого тока трансформатора при пробое нагрузки до момента срабатывания защиты; ● рельсы для выкатывания трансформатора ИОГ-260 в рабочее положение, фиксаторы ИОГ-260 в транспортном положении. |
| Регулятор 70 кВА Регулировка напряжения блока испытания для испытания переменным напряжением 0 - 380 В, ток 170 А, масляный, с электроприводом, датчики нулевого и максимального положения. |
| Блок управления Предназначен для управления блоком испытания, прожига, дожига, генератора ГАУВ-6, измерения входных и выходных параметров. |
| Комплект барабанов и кабелей Стойка с пятью барабанами; Стойка с проводом защитного заземления сечением 10 мм² (силиконовый); Провод рабочего заземления сечением 6 мм² (силиконовый, сверхгибкий); Кабель сетевой 2×16 мм² Провод высоковольтный для испытания переменным напряжением (в бухте) (силиконовая резина, сверхгибкий); Металлорукав Ф50 мм (3 шт - 5, 10 и 15 м) для подачи напряжения 200 кВ на выпрямитель или на нагрузку на барабане; Кабель высоковольтный экранированный для измерения тангенса и измерения токов утечки разрядников (в бухте); Кабель оптоволоконный для подключения моста СА-7100-2; Длина всех проводов и кабелей по 30 м. |
| Стойка основная Несущая конструкция разделяет отсек высоковольтный и оператора. Содержит приборную стойку, столик, рамку высоковольтного переключателя и т.д. |
| Измеритель ИДП-10 / 200 Измеритель емкости и тангенса диэлектрических потерь изоляции на 10 кВ "прямая и перевернутая схема" и 200 кВ "прямая схема" Комплектность: ● электронный мост переменного тока СА7100-2 (со встроенным образцовым конденсатором для измерений на 10 кВ); ● трансформатор ОЛ-1/10; ● переключатель схемы измерения "прямая - перевернутая"; ● блок управления; ● реверсивный контактор 200 А смены фаз питающего напряжения при измерениях С и tg на 200 кВ; ● подставки для установки эталонного конденсатора КГИ-200 и моста переменного тока СА 7100/2 при измерениях емкости и тангенса по прямой схеме на 200 кВ; ● конденсатор эталонный элегазовый КГИ-200-50. |
| Комплект короткозамыкателей Содержит четыре короткозамыкателя с электромеханическим приводом для ручного или автоматического заземления высоковольтных выходов электролаборатории. |
| Комплект электротехнического оборудования Сирена, красный свет, освещение, блокировки, шина заземления, опоры и изоляционные стойки ограждения и пр. неучтенное мелкое оборудование. Блокировка на отключение при отсутствии заземления, электротепловентилятор - 2 шт. Метрологическая аттестация Комплект документов к ЭТЛ-200 |
Гарантийные обязательства
Изготовитель гарантирует соответствие установки требованиям действующей технической документации и нор-мам ПУЭ и ПТБ при соблюдении условий транспортирования, хранения и эксплуатации.
Гарантийный срок эксплуатации от 12 до 24 месяцев со дня отгрузки потребителю.
