Электротехническая лаборатория передвижная 10 кВ ЭТЛ-10
Предназначена
● для высоковольтныx испытаний объектов переменным напряжением до 50 кВ;
● для высоковольтныx испытаний постоянным напряжением до 60 кВ;
● для прожига дефектной изоляции кабелей с последующим дожигом ее;
● для определения расстояния до места повреждения с помощью рефлектометра РИФ-7;
● для поиска повреждений кабелей с помощью генератора ГЗЧ-2500 с приемником П-900 индукционным методом;
● для поиска повреждений кабелей с помощью генератора акустики ГАУВ-7 и приемника П-900 акустическим методом;
● для топографического определения трассы кабельных линий.

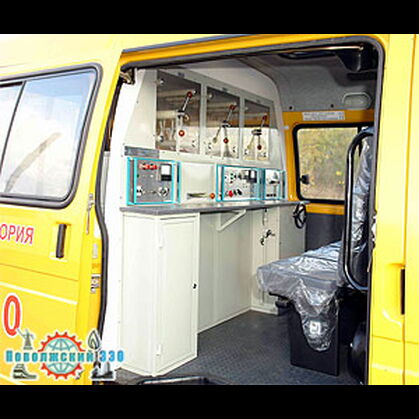

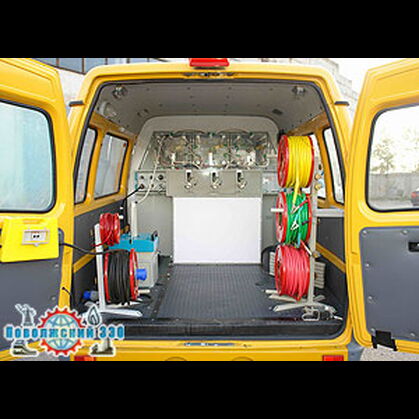

Электротехническая лаборатория передвижная ЭТЛ-10 монтируется в фургоне автомобиля.
Конструкция ЭТЛ-10 отвечает требованиям безопасности "Правилам техники безопасности при эксплуатации электроустановок потребителей" и ПБ10-611-03; ПБ10-382-00; СанНиП.
Электропитание ЭТЛ-10 от промышленной однофазной сети 220В, 50 Гц. Допускается питание от автономного генератора мощностью не менее 5 кВА.
| Напряжение питающей сети однофазного переменного тока частотой 50±2 Гц, В | 220 ± 22 |
| Потребляемый ток, А, не более | 50 |
| Масса оборудования, кг, не более | 500 |
| Обслуживающий персонал, операторов, не менее | 2 |
| Срок службы лаборатории, лет, не менее | 10 |
Блок высоковольтных испытаний БВИ-60/50-М2 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением до 60 кВ, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 50 кВ (действующее значение).
| Наибольшее выпрямленное напряжение в продолжительном режиме, кВ | 60 |
| Наибольший рабочий ток при выпрямленном напряжении, мА | 50 |
| Наибольшее переменное напряжение, действующее значение, кВ | 50 |
| Наибольший рабочий ток при переменном напряжении (действующее значение), мА | 50 |
| Габаритные размеры, мм, не более | 430 × 380 × 570 |
| Масса, кг, не более | 85 |
Блок прожига БПР-25/8 предназначен для прожига и дожига постоянным током дефектной изоляции кабелей
| Максимальное выходное напряжение в режиме холостого хода, кВ | 20 |
| Минимальное выходное напряжение в режиме холостого хода, кВ | 1 |
| Количество ступеней прожига | 4 |
| Максимальный ток блока прожига в режиме короткого замыкания, А, не менее | 1 |
| Максимальное напряжение дожига в режиме холостого хода, В | 500 |
| Максимальный ток дожига в режиме короткого замыкания, А, не менее | 12 |
| Потребляемая мощность блока прожига, кВА, не более | 18 |
| Мощность, отдаваемая в нагрузку, кВт, не менее | 8,5 |
| Режим работы блока прожига, мин | 20 |
| Габаритные размеры, мм, не более | 430 × 620 × 500 |
| Масса, кг, не более | 90 |
Генератор акустики ГАУВ-7 представляет собой емкостной накопитель с импульсным разрядом и предназначен для отыскания мест повреждения кабельных линий с переходным сопротивлением R>=500 Ом акустическим методом совместно с приемником П-900 и акустическим датчиком.
Генератор состоит из блока управления и высоковольтного блока
| Емкость накопителя, мкФ | 4 × 15 |
| Максимальное выходное напряжение по ступеням: | |
| ● первая ступень, кВ | 8 |
| ● вторая ступень, кВ | 16 |
| ● третья ступень, кВ | 32 |
| Максимальная энергия импульса разряда на любой ступени, Дж | 1000 |
| Режим работы: | |
| ручной | - |
| автоматический, с интервалом следования импульсов разряда, с | 0,5; 1; 2; 3; 5 |
| Габаритные размеры, мм, не более | 440 × 580 × 550 |
| Масса, кг, не более | 50 |
Условия эксплуатации
● в полевых условияx
● температура окружающей среды от -20 до +40 °С
● относительная влажность, %, не более 80 при температуре +25 °С
● атмосферное давление, кПа (мм.рт.ст.) 84,0 - 106,7 (630 - 800)
Запрещается эксплуатация ЭТЛ-10 во взрывоопасных средах
| Стойка управления в комплекте: | |
| ● переключатель высоковольтный выбора режимов | 3 |
| ● короткозамыкатель трехфазный с электроприводом | 3 |
| Регулятор напряжения однофазный TDGC2-20 | 1 |
| Блок сетевой | 1 |
| Блок управления электролабораторией | 1 |
| Генератор звуковой частоты ГЗЧ-2500 | 1 |
| Приемник П-900 в комплекте с датчиками | 1 |
| Рефлектометр цифровой РИФ-7 в комплекте с датчиками | 1 |
| Блок высоковольтных испытаний БВИ-60/50-М2 | 1 |
| Блок прожига БПР-25/8 | 1 |
| Генератор акустики ГАУВ-7 | 1 |
| Блок двух барабанов с проводом защитного заземления и сетевым кабелем (длина 30 м) | 1 |
| Блок трех барабанов с кабелями для испытания и прожига изоляции (длина 30 м) | 1 |
| Провод высоковольтный для испытания переменным высоким напряжением (длина 50 м в бухте) | 1 |
| Переходник сетевой с клеммой типа "крокодил" и струбциной | 1 |
| Сирена СС-1 | 1 |
| Светильник сигнальный красный | 1 |
| Комплект ограждений и стоек для вывешивания высоковольтного провода: | |
| ● штырь изоляционный | 7 |
| ● основание-крестовина | 7 |
| ● шнур ограждения (длина 20 м) | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт на ЭТЛ-10 | 1 |
| Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
| Разрешение Департамента НИИ "Автотранс" на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком) | 1 |
| Сертификат происхождения товара СТ-1 (при экспортной поставке) | 1 |
| Сертификат качества производителя | 1 |
Гарантийные обязательстваИзготовитель гарантирует соответствие лаборатории ЭТЛ-10 требованиям действующей технической документации и нормам ПУЭ и ПТБ. Срок действия гарантии на лабораторию ЭТЛ-10 - 12 месяцев со дня отгрузки потребителю После окончания гарантийного срока изготовитель осуществляет сервисное обслуживание по отдельному договору.
|
