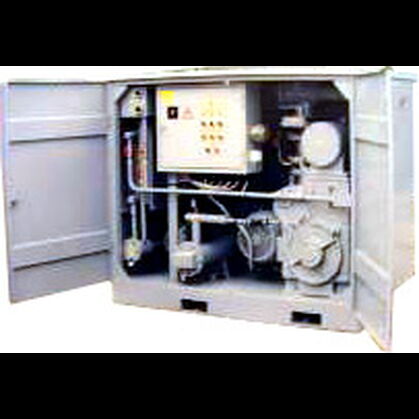

Блок вакуумный БВ-1
Предназначен
для откачки парогазовых смесей и других неагрессивных газов, предварительно очищеных от капельной влаги и механических примесей, из баков электрических аппаратов и герметичных вакуумных систем большого объема. Блок снабжен системой охлаждения и разогрева агрегата вакуумного АВЗ-180.
Используется при электрическом монтаже, ремонте и эксплуатации трансформаторов и других аппаратов и вакуумных систем, баки которых выдерживают давление 26 Па.
Климатическое исполнение - УХЛ, категория размещения - 1,3 по ГОСТ 15150-69.
Средний срок службы - не менее 10 лет, гарантийный срок - 1 год.
Обслуживающий персонал - 1 человек.
Экобезопасность - по ГОСТ 12.1.005-88.
Пожаробезопасность - по ГОСТ 12.1.004-91.
Электробезопасность - по ГОСТ 12.2.007.0-75.
| Быстрота действия (производительность) в диапазоне давлений от атмосферного до 0,26 кПа (2 мм.рт.ст.), л/с | 180 |
| Предельное остаточное давление, кПа (мм.рт.ст.), не более | |
| полное без газобалласта | 6,7×10-3(5×10-2) |
| полное с газобалластом | 0,4 (3) |
| Мощность двигателя агрегата вакуумного золотникового АВЗ-180, кВт | 15 |
| Потребляемая мощность, кВт, не более | 25 |
| Питание - трехфазная сеть переменного тока | |
| напряжение, В | 380 |
| частота, Гц | 50 |
| Габаритные размеры, мм, не более: | |
| длина | 1680 |
| высота | 1490 |
| ширина | 1070 |
| Масса, кг, не более | 2300 |
Особенности конструкции
Установка представляет собой контейнер, внутри которого смонтировано следующее оборудование: агрегат вакуумный золотниковый АВЗ-180, система охлаждения и система разогрева. Рама, на которой смонтировано данное оборудование, выполнена так, что гасит возникающие при работе агрегата вибрации.
