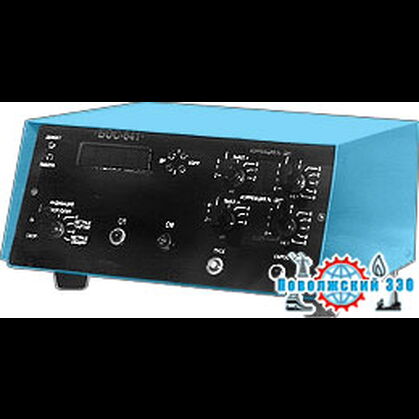

Блок опережения скорости БОС-641
Предназначен
для определения и контролирования оптимальных значений необходимых технических величин вытяжки и усадки (опережения) ткани в процессе пропитки и сушки (прохождения полотна) в сушильно-ширильных, красильных, стабилизационных и в других многоприводных машинах с протяжкой ткани.
При этом БОС-641 измеряет скорость прохождения ткани по технологическому циклу "пропитка-сушка" и метраж ткани - является точным счетчиком длины ткани в комплекте с фотодатчиками.
На цифровом табло БОС-641 высвечивается фактическое (реальное) значение величины опережения, по которому оператор может скорректировать или установить необходимое (заданное) значение.
В комплект входят два фотоэлектрических импульсных датчика ФД-641: ДИ1, который встраивается на подающем ткань барабане машины, и ДИ2, который встраивается на приемном.
| Индикация скорости, м/мин (дискретность - 0,1 м/мин) |
3 разряда |
| Индикация опережения, % (дискретность - 0,1 - 0,4% - по заказу) |
3 разряда |
| Индикация "метраж партии", м (дискретность - 1 дм) |
5 разрядов |
| Индикация "метраж общий", м (дискретность - 1 дм) |
5 разрядов |
| Индикация работы и включения коррекции ДИ1 и ДИ2 | 4 светодиода |
| Диапазон коррекции показаний ДИ1 и ДИ2, % * | -2,9 - +2,9 |
| Потребляемая мощность от сети 220 В, 50 Гц, Вт (не более) | 10 |
| Габаритные размеры, мм (не более) | 250 × 130 × 260 |
| Масса, кг (не более) | 4,5 |
* - если скорость ДИ1>ДИ2, то опережение индицируется на табло со знаком " - "(усадка),
если скорость ДИ1<ДИ2, то опережение индицируется со знаком " + "(вытяжка)
