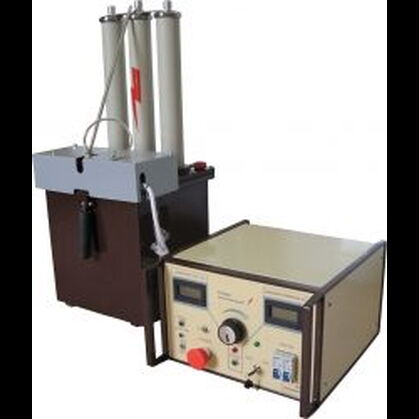

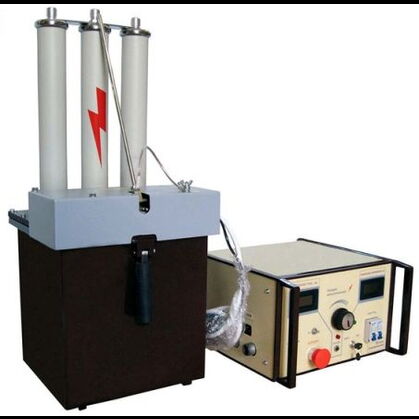

Аппарат испытательный высоковольтный АВ-50/70
Предназначен
● для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением;
● для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.
Условия эксплуатации
● в помещениях или под навесом;
● температура воздуха (рабочее значение) - от -10 до +40°С;
● относительная влажность 80% при температуре +20 °С;
● атмосферное давление 84,0-106,7 кПа (630-800 мм рт.ст.)
| Блок управления | 1 |
| Блок высокого напряжения | 1 |
| Кабель сетевой | 1 |
| Провод заземления | 2 |
| Провод высоковольтный | 1 |
| Аппарат испытательный АВ-50/70 Руководство по эксплуатации АВ-50/70.00.00.00РЭ | 1 |
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 11 |
| Частота питающей сети, Гц | 50 ± 1 |
| Наибольшее рабочее напряжение (действующее значение), кВ | |
| ● на выпрямленном напряжении в продолжительном режиме (до 5 минут) при номинальном значении напряжения в сети | 70 |
| ● на переменном напряжении в продолжительном режиме (до 5 минут) при номинальном значении напряжения в сети | 50 |
| Максимальный рабочий ток, мА | |
| ● на выпрямленном напряжении в продолжительном режиме(до 5 минут) при номинальном значении напряжения в сети | 30 |
| ● на переменном напряжении в продолжительном режиме (до 5 минут) при номинальном значении напряжения в сети | 40 |
| Приведенная погрешность измерения выходного напряжения, %, не более | ± 3 |
| Приведенная погрешность измерения выходного тока на выпрямленном напряжении, %, не более | ± 3 |
| Диапазоны измерения испытательного тока на выпрямленном напряжении, мА | 0,05-1; 1-12 |
| Потребляемая мощность, кВА, не более | 2 |
| Средний срок службы, лет | 10 |
| Масса блока управления, кг, не более | 15 |
| Масса блока высокого напряжения, кг, не более | 35 |
| Габаритные размеры блока управления, мм, не более | 320 × 200 × 355 |
| Габаритные размеры блока высокого напряжения, мм, не более | 270 × 295 × 660 |
Гарантийные обязательства
Изготовитель гарантирует соответствие аппарата АВ-50/70 требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Гарантийный срок эксплуатации аппарата АВ-50/70 - 12 месяцев со дня отгрузки потребителю.
В период гарантийного срока эксплуатации изготовитель производит бесплатный ремонт оборудования, вышедшего из строя, при условии, что потребителем не были нарушены правила эксплуатации.
Гарантия не распространяется на оборудование с механическими дефектами, полученными в результате небрежной транспортировки.
По истечении гарантийного срока изготовитель осуществляет сервисное обслуживание по отдельному договору.
