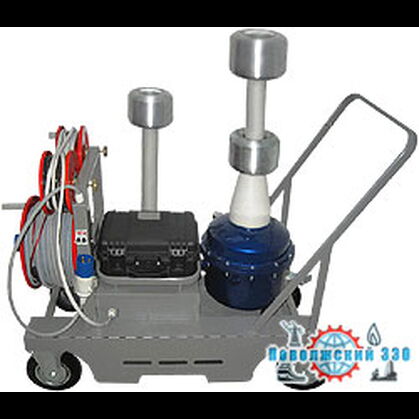

Аппарат для испытания диэлектриков АИГ-70/55
Предназначен
для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением до 70 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением до 55 кВ частотой 50 Гц.
| Наибольшее рабочее напряжение (действующее значение), кВ: | |
| ● на выпрямленном напряжении в продолжительном режиме | 70 |
| ● на переменном напряжении в продолжительном режиме | 55 |
| ● на переменном напряжении в повторно-кратковременном режиме | 55 |
| Максимальный рабочий ток, мА: | |
| ● на выпрямленном напряжении в продолжительном режиме | 100 (200) |
| ● на переменном напряжении в продолжительном режиме | 120 (250) |
| ● на переменном напряжении в повторно-кратковременном режиме | 150 (300) |
| Приведенная погрешность измерения выходного напряжения, %, не более | ± 3 |
| Диапазон измерения испытательного напряжения, кВ: | |
| ● на выпрямленном напряжении в продолжительном режиме | 1,0 - 70 |
| ● на переменном напряжении в продолжительном режиме | 1,0 - 55 |
| ● на переменном напряжении в повторно-кратковременном режиме | 1,0 - 55 |
| Приведенная погрешность измерения выходного тока, %, не более | ± 3 |
| Диапазон измерения испытательного тока, мА | 5,0 - 140 (10,0 - 320) |
| Потребляемая мощность, кВА, не более | 7,5 (17,5) |
| Максимальная емкость нагрузки при номинальном напряжении, нФ, не более | 8,5 (22) |
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
| Частота питающей сети, Гц | 50 ± 1 |
| Средний срок службы, лет | 10 |
| Масса блока управления, кг, не более | 15 |
| Масса блока высокого напряжения, кг, не более | 250 |
| Габаритные размеры блока управления, мм, не более | 360 × 310 × 190 |
| Габаритные размеры блока высокого напряжения, мм, не более | 600 × 1300 × 1050 |
АИГ-70/55 работает на переменном напряжении в повторно-кратковременном режиме с продолжительностью включения 17 % и длительностью цикла 6 мин.
В скобках указаны значения для модели исполнения АИГ-70/55-17,5.
Условия эксплуатации
● в помещениях или под навесом
● температура окружающей среды от -20 до +40 °С
● относительная влажность, %, не более 80 при температуре +20 °С
● атмосферное давление, кПа (мм.рт.ст.) 84,0 - 106,7 (630 - 800)

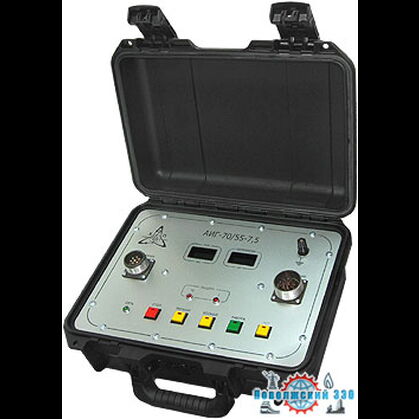

| Блок управления АИГ-70/55 | 1 |
| Регулятор напряжения РНО-40 (РНО-80 для исполнения АИГ-70/55-17,5) на передвижной тележке | 1 |
| Высоковольтный трансформатор ТИОГ-55 на передвижной тележке | 1 |
| Кабель сетевой длиной 50 м на барабане, сечением 4 × 6 мм² | 1 |
| Провод заземления длиной 30 м на барабане, сечением 10 мм² | 2 |
| Провод высоковольтный длиной 30 м, UИСП. 25 кВ | 1 |
Гарантийные обязательства
Изготовитель гарантирует соответствие аппарата АИГ-70/55 требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Гарантийный срок эксплуатации аппарата АИГ-70/55 - 12 месяцев со дня отгрузки потребителю.
