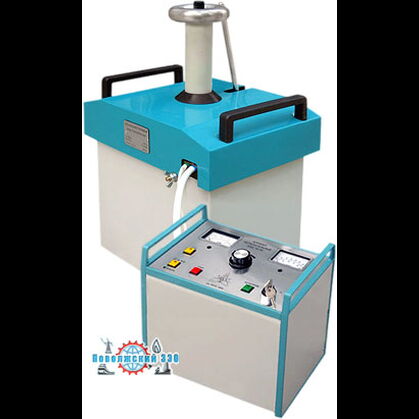

Аппарат испытательный диодный АИД-70/50
Предназначен
● для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением 70 кВ;
● для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц в пределах 50 кВ.
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 11 |
| Частота питающей сети, Гц | 50 ± 1 |
| Наибольшее рабочее напряжение (действующее значение), кВ | |
| ● на выпрямленном напряжении в продолжительном режиме | 70 |
| ● на переменном напряжении в продолжительном режиме | 50 |
| ● на переменном напряжении в повторно-кратковременном режиме* | 50 |
| Максимальный рабочий ток, мА | |
| ● на выпрямленном напряжении в продолжительном режиме | 14 |
| ● на переменном напряжении в продолжительном режиме | 20 |
| ● на переменном напряжении в повторно-кратковременном режиме* | 45 |
| Приведенная погрешность измерения выходного напряжения, %, не более | ± 3 |
| Приведенная погрешность измерения выходного тока на выпрямленном напряжении, %, не более | ± 3 |
| Диапазоны измерения испытательного тока на выпрямленном напряжении, мА | 0,05-1; 1-12 |
| Потребляемая мощность, кВА, не более | 3 |
| Средний срок службы, лет | 10 |
| Масса блока управления, кг, не более | 15 |
| Масса блока высокого напряжения, кг, не более | 42 |
| Габаритные размеры блока управления, мм, не более | 660 × 350 × 285 |
| Габаритные размеры блока высокого напряжения, мм, не более | 360 × 340 × 205 |
* АИД-70/50 работает на переменном напряжении в повторно-кратковременном режиме с продолжительностью включения 17% и длительностью цикла 6 мин.
Условия эксплуатации
● в помещениях или под навесом;
● температура воздуха (рабочее значение) - от -10 до +40°С;
● относительная влажность 80% при температуре +20 °С;
● атмосферное давление 84,0-106,7 кПа (630-800 мм рт.ст.)
| Блок управления | 1 |
| Блок высокого напряжения | 1 |
| Кабель сетевой (длина 4 м, сечение 3 × 0,75 мм²) | 1 |
| Провод заземления (длина 4 м, сечение 4 мм ²) | 2 |
| Провод высоковольтный (длина 4 м) | 1 |
| Вставка плавкая ВП2-1, 1.0 А | 2 |
| Вставка плавкая ВП3-1, 10.0 А | 2 |
| Руководство по эксплуатации | 1 |
| Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
Гарантийные обязательства
Изготовитель гарантирует соответствие аппарата АИД-70/50 требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Гарантийный срок эксплуатации аппарата АИД-70/50 - 12 месяцев со дня отгрузки потребителю
