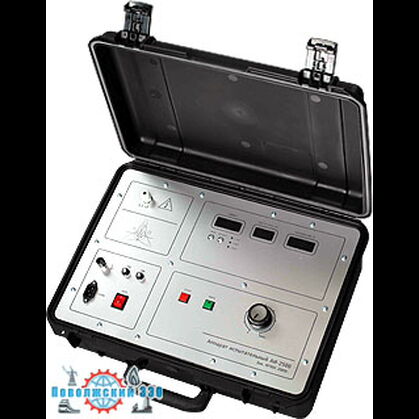

Аппарат испытательный АИ-2500
Предназначен
● для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц, регулируемым в пределах 0 - 2500 В;
● для испытания на переменном напряжении изоляции обмоток крупных электрических машин (благодаря повышенному выходному току аппарата);
● для испытания электроинструмента.
Область применения - электротехника и энергетика.
Установка обслуживается одним оператором с правом работы на установках с напряжением выше 1000 В.
Примечание. Вольтметр установки измеряет действующее значение переменного напряжения. Миллиамперметр измеряет действующее значение тока.
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
| Частота питающей сети, Гц | 50 ± 2 |
| Пределы регулировки выходного напряжения, В | 2500 |
| Относительная погрешность установки и измерения выходного напряжения, %, не более | 3 |
| Максимальный выходной ток, мА | 500 |
| Пределы измерения выходного тока Iп, мА | 10 - 500 |
| Относительная погрешность измерения тока, %, не более | 3 |
| Порог срабатывания токовой защиты Iп | 1,1 |
| Потребляемая мощность, ВА, не более | 1400 |
| Время работы в непрерывном режиме при максимальной мощности, час | 2 |
| Средний срок службы изделия, лет | 6 |
| Габаритные размеры, мм, не более | 480 × 350 × 200 |
| Масса, кг, не более | 25 |
Условия эксплуатации
● в помещениях или под навесом
● температура окружающей среды от -20 до +40 °С
● относительная влажность, %, не более 80 при температуре +25 °С
● атмосферное давление, кПа (мм.рт.ст.) 84,0 - 106,7 (630 - 800)
| Аппарат испытательный АИ-2500 | 1 |
| Кабель сетевой | 1 |
| Провод соединительный высоковольтный (длина 2 м) | 1 |
| Вставка плавкая ПМ-20 - 10 А | 2 |
| Руководство по эксплуатации | 1 |
| Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
Гарантийные обязательства
Изготовитель гарантирует соответствие аппарата АИ-2500 требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Гарантийный срок эксплуатации аппарата АИ-2500 - 12 месяцев со дня отгрузки потребителю.
