УТВСМ-70 Установка термовакуумной сушки минерального масла

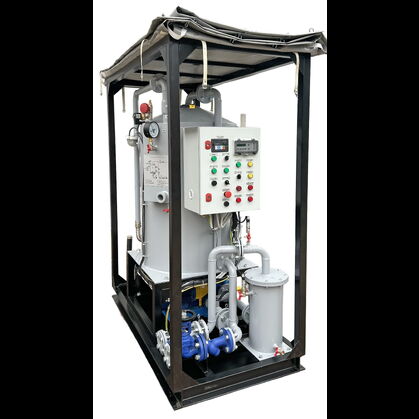

Установка УТВСМ-70 предназначена для термовакуумной сушки, очистки от механических примесей и нагрева минерального масла.
Установка состоит из следующих основных узлов и агрегатов:
- Дегазационная камера,
- Насос вакуумный,
- Насос масляный,
- Маслонагреватель,
- Фильтр тонкой очистки,
- Система трубопроводов с запорной и регулирующей арматурой,
- Шкаф управления в комплекте с КИПиА.
Все оборудование смонтировано на опорной раме с металлическим каркасом с тентом ПВХ.
Принцип действия установки основан на извлечении газа и влаги из предварительно нагретого масла путем обработки его в дегазационной камере.
Технические характеристики установки
| Наименование | Данные |
|---|---|
| Рециркуляция | 70 л/мин |
| Параметры обработанного масла*: - удаление воды свободной/растворимой - удаление газов свободных/растворимых - тонкость фильтрации - коэффициент фильтрации |
100/90% 100/80% 5 мкм b≥2000 |
| Вязкость обрабатываемой жидкости | не ниже 600сСт |
| Температура масла в режиме обработки (регулируемая) | 55–70 С° |
| Максимальная температура масла на выходе установки, не более |
85° С |
| Давление масла на выходе | до 0,3 МПа |
| Мощность маслонагревателя | 10 кВт |
| Параметры электрического тока | Переменный, 380 В, 50 Гц |
| Общая установленная мощность установки | 15 кВт |
| Габаритные размеры установки ДхШхВ | 1200х800х1800 мм |
| Подключение маслопроводов | БРС типа Камлок Ду38 |
| Масса установки | 300 кг |
Спецификация установки УТВСМ-70
| Наименование оборудования | Характеристики |
|---|---|
| Насос вакуумный | |
| Тип | Пластинчато-роторный |
| Производительность | 65 м3/ч |
| Предельное остаточное давление вакуумного насоса | 0,3 мбар |
| Мощность электродвигателя | 1,5 кВт |
| Охлаждение | воздушное |
| Дегазационная камера | |
| Диаметр/Объем | 600мм/400 л |
| Смотровые окна | 3 |
| Антикоррозийное покрытие | Полимерно-порошковая окраска |
| Насос масляный | |
| Тип | шестеренчатый |
| Производительность | 5 м3/ч |
| Напор | 35 м |
| Регулирование производительности | Преобразователь частоты |
| Маслонагреватель | |
| Нагревательные элементы | ТЭН оребренный |
| Мощность общая | 10 кВт |
| КИП | |
| Вакуумметр | 1 шт. |
| Терморегулятор для регулирования температуры масла | 1 шт. |
| Датчик температуры масла | 1 шт. |
| Датчик уровня масла | 1 шт. |
| Преобразователь давления | 2 шт. |
| Реле контроля напряжения | 1 шт. |
| Система фильтрации | |
| Фильтр предварительны | 200 мкм |
| Фильтр тонкой очистки | 5 мкм |
