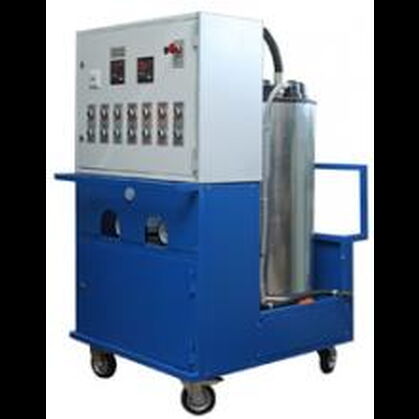

БНФ-45 Мобильный блок нагрева с фильтрацией
Установка предназначена для нагрева, фильтрации а также для заливки трансформаторного масла под давлением в различное оборудование (как в герметичном, так и не в герметичном исполнении). Применяется для подготовки трансформаторного масла при ремонте трансформаторов, масляных выключателей, высоковольтных вводов и др.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Ед. изм. | Показатель |
| Производительность | м3/ч | 3 |
| Тонкость фильтрации | мкм | 3 |
| Высота всасывания по маслу | м | 6 |
| Высота подъема жидкости | м | 100 |
| Давление масла на выходе | кг/см2 | 10 |
| Диапазон рабочих температур | оС | -10...+40 |
| Мощность нагревателя, (3х15) | кВт | 45 |
| Мощность установки | кВт | 47 |
| Напряжение трехфазной сети 50 Гц | В | 380 |
| Габариты | ||
| Длина | мм | 1200 |
| Ширина | мм | 800 |
| Высота | мм | 1700 |
| Масса установки без масла | кг | 200 |
Особенности установки БНФ
- Нагреватель имеет три режима работы (15, 30, 45 кВт)
- Конструкция фильтроэлемента позволяет использовать его многократно и производить очистку без демонтажа.
- Установка является полностью автоматизированной (оператору не требуется постоянно находиться рядом с установкой).
- Возможность объединения установки с установками регенерации масла.

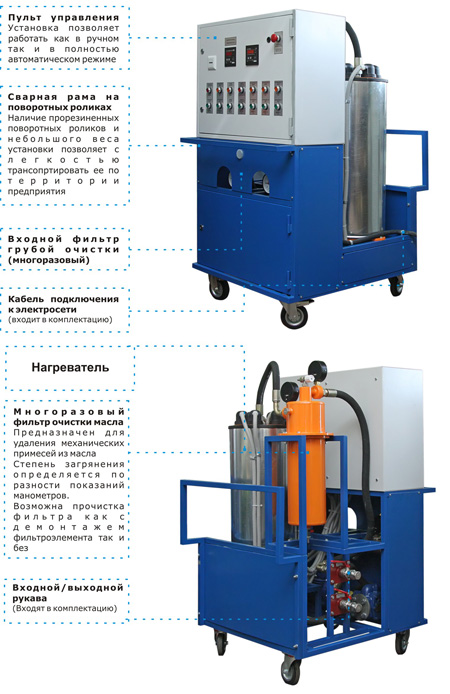

Состав установки БНФ-45

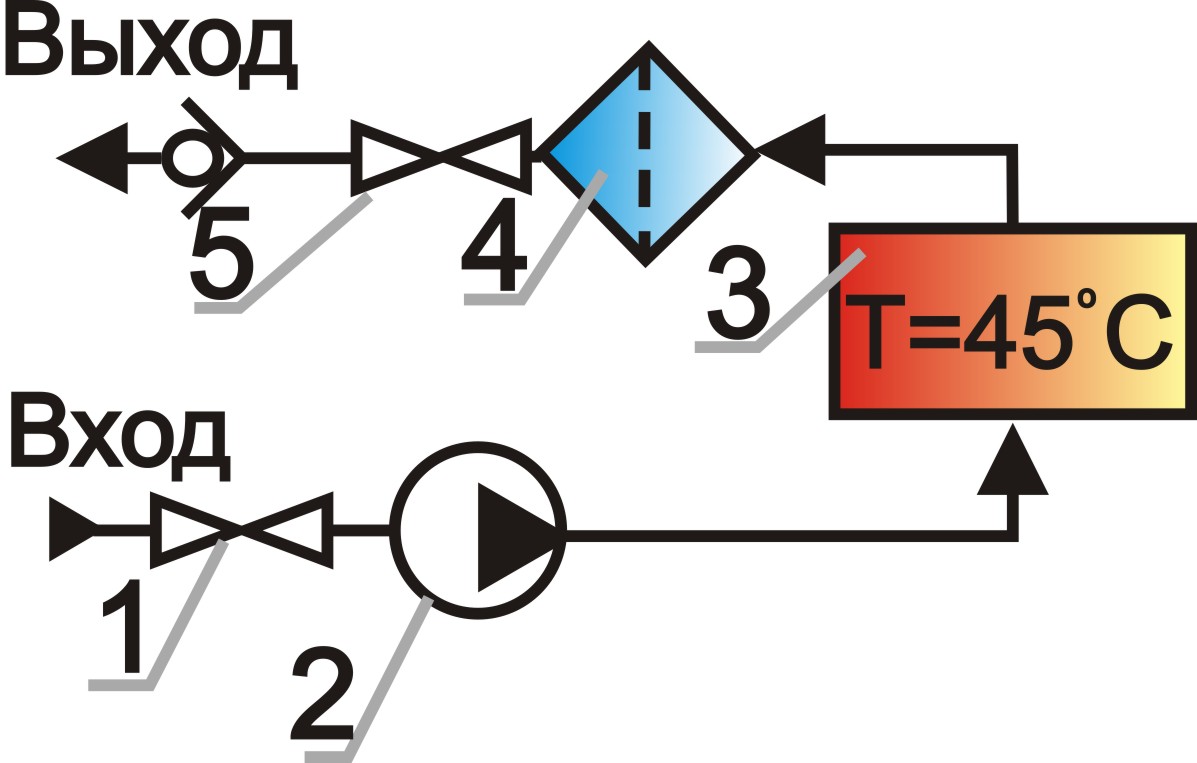

Гидросхема установки БНФ-45
 |
|
| 1.Входной вентиль | 4.Фильтр тонкой очистки |
| 2.Входной маслонасос | 5.Выходной вентиль |
| 3.Нагреватель 45 кВт | |
Назначение:
- Нагрев
- Фильтрация
Тип масла:
- Гидравлические
- Индустриальные
- Компрессорные
- Моторные
- Трансформаторные
- Турбинные минеральные
- Турбинные синтетические
Производительность:
- 3 т/ч
