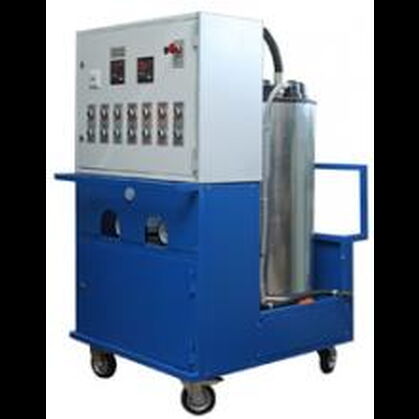

БНФ-30 Мобильный блок нагрева с фильтрацией
Установка предназначена для нагрева, фильтрации а также для заливки трансформаторного масла под давлением в различное оборудование (как в герметичном, так и не в герметичном исполнении). Применяется для подготовки трансформаторного масла при ремонте трансформаторов, масляных выключателей, высоковольтных вводов и др
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Ед. Изм | Показатель |
| Производительность | м3/час | 3 |
| Параметры обработанного масла | ||
| Тонкость фильтрации | мкм | 3 |
| Технические характеристики установки | ||
| Мощность нагревателя | кВт | 30 |
| Общая мощность установки | кВт | 32 |
| Напряжение трехфазной сети 50 Гц | В | 380 |
| Диапазон рабочих температур, 0С | л | -10…+40 |
| Высота всасывания по маслу | м | 6 |
| Высота подъема жидкости | м | 100 |
| Давление масла на выходе | кг/см2 | 10 |
| Габариты | ||
| Длина | мм | 1200 |
| Ширина | мм | 800 |
| Высота | мм | 1700 |
| Масса установки без масла | кг | 200 |
Особенности установки БНФ-30
- Нагреватель имеет три режима работы (10, 20, 30 кВт)
- Конструкция фильтроэлемента позволяет использовать его многократно и производить очистку без демонтажа.
- Установка является полностью автоматизированной ( оператору не требуется постоянно находиться рядо с установокой).
- Возможность объединения установки с установками регенерации масла.
Состав установки БНФ-30
Гидросхема установки БНФ-30
 |
|
| 1.Входной вентиль | 4.Фильтр тонкой очистки |
| 2.Входной маслонасос | 5.Выходной вентиль |
| 3.Нагреватель 30кВт | |
Назначение:
- Нагрев
- Фильтрация
Тип масла:
- Гидравлические
- Индустриальные
- Компрессорные
- Трансформаторные
- Турбинные минеральные
- Турбинные синтетические
Производительность:
- 3 т/ч
