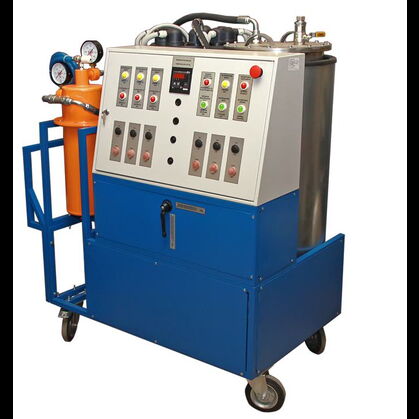

БАН Мобильный блок адсорбера с нагревом
Установка предназначена для адсорбционной очистки (снижение кислотности и удаления воды адсорбционным способом), нагрева, фильтрации а также для заливки трансформаторного масла под давлением в различное оборудование (как в герметичном, так и не в герметичном исполнении). Применяется для подготовки трансформаторного масла при ремонте трансформаторов, масляных выключателей, высоковольтных вводов и др.
Технические характеристики
| Наименование параметра | Ед. Изм | Показатель |
| Производительность | м3/час | 2,5 |
| Параметры обработанного масла | ||
| Массовое влагосодержание | г/т (ppm) | 10 (10) |
| Тонкость фильтрации | мкм / кл. чист | 3 / 8...9 |
| Пробивное напряжение | кВ | 60-80 |
| Технические характеристики установки | ||
| Объем сорбционного фильтра * | л | 100 |
| Объем очищенного масла до замены адсорбера, не менее | т | 50 |
| Давление рабочее | кг/см2 | 4 |
| Напряжение трехфазной сети, 50 Гц | В | 380 |
| Мощность нагревателя | кВт | 45 |
| Общая мощность установки | кВт | 47 |
| Подъем температуры за один проход через установку | 0С | 15 |
| Температура масла в процессе обработки | 0С | 45 |
| Диапазон рабочих температур | 0С | 0...+40 |
| Габариты | ||
| Длина | мм | 1400 |
| Ширина | мм | 800 |
| Высота | мм | 1700 |
| Масса установки без масла | кг | 300 |
* по выбору заказчика может быть использован следующие виды адсорбента: силикагель, цеолит

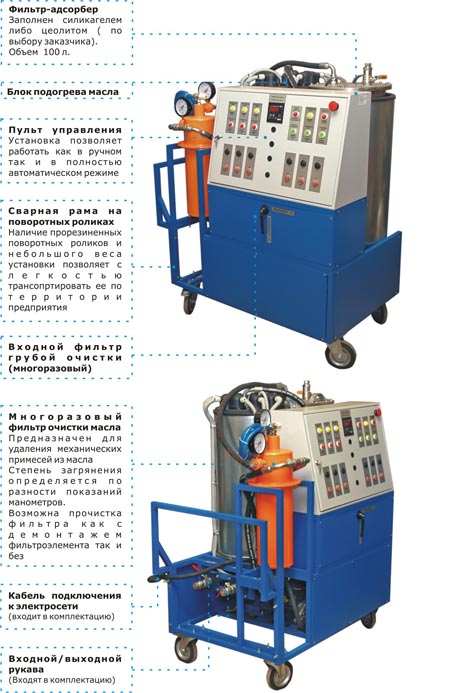

Состав установки БАН

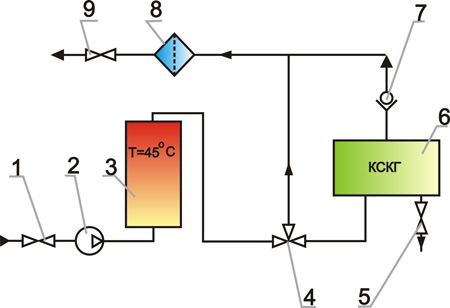

Гидросхема установки БАН
 |
|
|
1. Входной вентиль |
6.Ардсорбционный фильтр |
| 2. Входной масляный насос | 7.Обратный клапан |
| 3.Нагреватель | 8.Фильтр для очистки от |
| 4.Вентиль переключения режимов | механических примесей |
| 5.Сливной вентиль | 9.Выходной вентиль |
Назначение:
- Фильтрация
- Снижение кислотности
- Сушка
- Нагрев
- Перекачка
Тип масла:
- Гидравлические
- Индустриальные
- Трансформаторные
- Турбинные минеральные
Производительность:
- 2 т/ч
