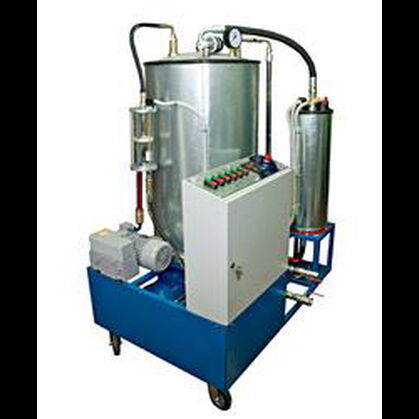

ВГБ-2000 Мобильный блок адсорбера с фильтрацией
Установка предназначена для дегазации, термовакуумной сушки (удаления воды), фильтрации, а также для герметичного хранения, транспортировки и заливки трансформаторного масла под давлением в различное оборудование (как в герметичном, так и не в герметичном исполнении). Применяется для подготовки трансформаторного масла при ремонте трансформаторов, масляных выключателей, высоковольтных вводов и др.
Технические характеристики
| Наименование параметра | Ед. Изм | Показатель |
| Производительность | м3/час | 2 |
| Параметры обработанного масла | ||
| Массовое влагосодержание | г/т (ppm) | 100 |
| Массовое газосодержание | % | 0,1....0,2 |
| Тонкость фильтрации | мкм / кл. чист | 5/9 |
| Пробивное напряжение | кВ | 60-80 |
| Технические характеристики установки | ||
| Общая мощность установки | кВт | 2.2 |
| Напряжение трехфазной сети 50 Гц | В | 380 |
| Высота всасывания по маслу | м | 6 |
| Высота подъема масла | м | 30 |
| Давление масла на выходе | кг/см2 | 3 |
| Габариты | ||
| Длина | мм | 1500 |
| Ширина | мм | 1350 |
| Высота | мм | 1900 |
| Масса установки без масла | кг | 300 |

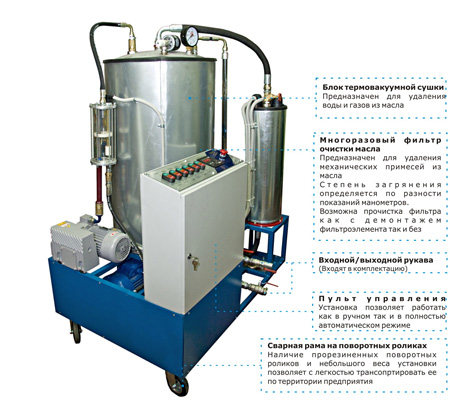

Состав установки ВГБ-2000
Гидравлическая схема установки ВГБ-2000
 |
|
| 1. Входной вентиль | 5. Вакуумный насос |
| 2. Форсунка | 6. Шестеренчатый насос |
| 3. Вакуумный бак | 7. Фильтр тонкой очистки |
| 4. Конденсатор масляных паров | 8. Трехходовой вентиль |
Назначение:
- Фильтрация
- Дегазация
- Сушка
- Перекачка
- Доливка масла
Тип масла:
- Трансформаторные
Производительность:
- 2 т/ч
