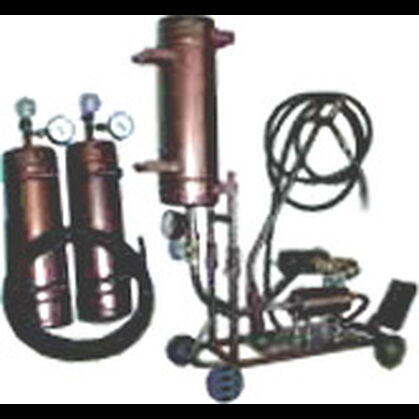

Устройство доливки вводов УДВ-2М
Предназначено
для доливки высоковольтных маслонаправленных герметичных вводов дегазированным трансформаторным маслом при монтаже, ремонте и в процессе эксплуатации силовых трансформаторов.
Устройство предназначено для эксплуатации на открытом воздухе при температуре окружающей среды от +25 до +40 °C.
Климатическое исполнение у категория 1 по ГОСТ 15150-69. Изготавливается по ТУ У 29.2-21189148-003-2001 и имеет Сертификат соответствия в системе УкрСЕПРО. Обслуживающий персонал - 2 человека. Экобезопасность по ГОСТ 12.1.005-88.
Особенности конструкции
Устройство состоит из поршневого насоса с ручным приводом, рамы, 3-х сменных баков, запорно-регулирующей арматуры, уравнительной емкости, мановакуумметра и соединительных шлангов.
Конструкция поршневого насоса исключает подсос воздуха из внешней среды (имеется гидрозатворная волна). Баки исходного масла выполнены герметично и позволяют длительно хранить дегазированное масло. Мановакуумметр и запорный сильфонный вентиль позволяют осуществлять контроль состояния масла.
Насос установлен на раме, выполненной из прямоугольных металлических труб и двух металлических колес, которая позволяет производить транспортирование устройства в пределах подстанции и предотвращает опрокидывание устройства при эксплуатации. Всасывающий и нагнетательные клапаны, а также запорно-регулирующая арматура и соединительные рукава обеспечивают заполнение баков трансформаторным дегазированным маслом и его перекачку в высоковольтные вводы.
| Производительность за один полный ход поршня, см³ | 140...150 |
| Давление масла на выходе, кгс/см² | 3...15 |
| Объем бака исходного масла*, л | 5...25 |
| Количество баков, шт. | 3 |
| Длина напорного соединительного рукава**, м | до 8 |
| Масса устройства, кг, не более | |
| в исходном состоянии | 40 |
| в рабочем состоянии (с баком исходного масла, уравнительной емкостью, ручкой, рукавами) | 60 |
| Габаритные размеры, мм, не более | |
| в транспортном положении | 820 × 380 × 430 |
| в рабочем положении | 1050 × 380 × 1200 |
| Габаритные размеры тары, мм, не более | 1000 × 900 × 800 |
* Объем по желанию заказчика (5-20 л)
** Может поставляться другой длины по желанию заказчика.
